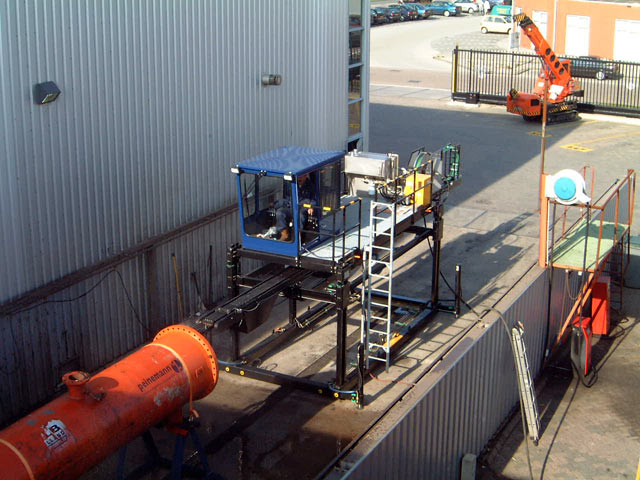

Установка для чистки труб в трубных пучках IBC-5

Установка IBC-5 была разработана компанией Peinemann для удовлетворения потребностей подрядчиков в чистке труб в трубных пучках. Установка IBC-5 в настоящее время является самой быстрой в мире установкой для чистки труб в большинстве теплообменных пучков в условиях специализированного участка при плановых и внеплановых ремонтах.

При разработке этой машины основной целью было создание машины, которая может управляться одним оператором из кабины наиболее просто и эффективно. Сидя в кабине, оператор может управлять перемещением кабины вверх-вниз-влево-вправо при помощи джойстика, управлять вращением роликов, настраивать оконечные выключатели и управлять перемещением направляющей для штоков на 60 см вперед и назад. Направляющая для штоков спроеткирована так, чтобы перемещение 10-ти метровых штоков было наиболее точным и легким, при этом штоки должны оставаться чистыми.

Регулировка шага между штоками осуществляется при помощи стопорных гаек, которые обеспечивают надежную фиксацию шага. Направляющая для штоков и регулировочные гайки не закрыты от взора оператора, поэтому ему легко следить за положением штоков. Цепи, приводящие в движение штоки, расположены в тефлоновых направляющих и управляются системой преднатяжения для исключения повреждения металлических конструкций.

Длина штоков, которая расчитывается исходя из длины труб пучка, подлежащих чистке, регулируется оконечными выключателями, которые предотвращают штоки от излишнего вылета. Это очень удобно, особенно при чистке изогнутых труб. В тоже время, усилие при продольном движении штоков, создаваемое гидравлической системой, может также регулироваться для предотвращения поломки штоков в случае попытки прочистить полностью блокированную трубу. В случае поломки шланга или штока, их легко заменить удалив направляющую на передней части.

Безопасность

Для обеспечения безопасности машина снабжена двумя кнопками аварийной остановки: одна раположена в кабине и одна на задней части рамы. Как только штоки вошли в трубу и начали чистку, все системы перемещения кабины и рамы блокируются. В случае поломки гидравлической системы, отвечающей за перемещение кабины вверх и вниз, она автоматически заблокируется на соответствющей высоте. Данная машина построена у четом послжених требований в области безопасности и организации труда.

Эффективность

Благодаря хорошему распределению веса машины она очень устойчива и стабильна. Ее мощности достаточно для быстрой чистки труб в трубных пучках, что повышает эффективность ее использования. Все органы управления расположены внутри кабины рядом с оператором так, чтобы обеспечить хорошую обзорность и комфортную работу.

Более подробную информацию можно получить у наших специалистов.

Технические характеристики

Вес 4000 кг
Габаритные размеры Д х Ш х В Д х Ш х В = 1150 х 220 х 234 см
Минимальная высота штоков 70 см
Максимальная высота штоков 270 см
Максимальное горизонтальное перемещение штоков 167 мм
Минимальная рабочая высота 60 мм
Максимальная рабочая высота 210 мм
Максимальная рабочай длина 950 мм
Скорость продольного перемещения штоков 0-2 м/сек
Максимальное боковое перемещение направляющей для штоков 60 см
Рекомендуемое рабочее давление воды 1000 бар (по заказу до 1500 бар)
Рекомендуемый расход воды 180 – 200 л/мин
Вылет направляющих для штоков Вылет направляющих для штоков
Шаг между штоками 22 – 45 мм
Усилие при движении штоков 120 кг на штоке, максимально 500 кг на штоке
Насос 19cc + 8cc
Привод Дизельный HATZ с системой погашения шумов, модель 2L41C
Объем двигателя 1,716 куб. см. (2 цилиндра)
Мощность привода 33 л.с. при 3.000 об/мин
Горизонтальное перемещение 170 см
