Самоходный экстрактор

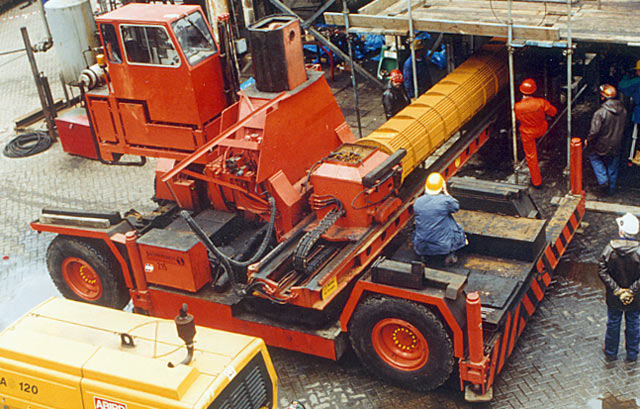

Компания Peinemann представляет новый самоходный экстрактор трубных пучков с максимальным усилием вытасиквания 25 тонн, оснащенный двумя управляемыми осями.

Самоходный экстрактор трубных пучков был разработан для удовлетворения высоких требований нефтеперерабатывающих заводов и предприятий нефтехимической отрасли. Управление этой машиной может осуществляться всего одним оператором с пульта дистанционного управления. Одним из основных преимуществ данной машины является ее хорошая маневренность, благодаря чему, ею легко работать в ограниченном пространстве с пульта дистанционного управления. Другим преимуществом этой машины является возможность одновременного поворота подъемной рамы и движения экстрактора. Данная машина является очень универсальной благодаря тому, что ее усилие вытаскивания пучка составляет до 25.000 кг, что достаточно для большинства горизонтальных пучков. Максимальная высота пучка, который можно вытащить, составляет 5.7 м. Минимальная высота - 0.80 м.

Благодаря тому, что при вытаскивании пучков самоходным экстрактором, не нужно использовать подъемный кран, стоимость работ снижается, время вытаскивания сокращается, организация труда упрощается. Самоходный экстрактор может легко перегружать трубные пучки на специальные рамы или грузовики, или же сам может транспортировать пучок в зону чистки.

Не забывайте о необходимости использования особо твердых деревянных брусков при работе с экстрактором.

Более подробную информацию можно получить у наших специалистов.

Технические характеристики

Длина экстрактора	7320 мм
Ширина экстрактора	2800 мм
Высота экстрактора минимальная	3400 мм
Масса экстрактора без нагрузки	22000 кг
Максимальная высота расположения трубного пучка	6000 мм
Минимальная высота расположения трубного пучка	800 мм
Максимальный диаметр трубной решётки	2000 мм
Максимальный вес пучка	25000 кг
Максимальная длина пучка	8000 мм
Максимальное тяговое усилие	60000 кг
Скорость вытягивания	6000 мм/мин
Максимальная скорость движения	10 км/ч
Количество управляемых осей	2
---Двигатель---
Мощность двигателя	120 кВт (163 л.с.) при 3000 об/мин
Крутящий момент	500 Нм при 1400 об/мин
Число и расположение цилиндров	6, в ряд
Система охлаждения	Жидкостная
Вид топлива	Дизельное топливо
Система впуска	Турбонаддув + интеркулер
---Средстав контроля---
Средства контроля технологического процесса	Водяной термометр, масляный манометр, измеритель тягового усилия, воздушный манометр, индикатор стояночного тормоза, масляный манометр всех гидросистем, сигнализация нарушения вакуума на входе гидравлических насосов.
Дополнительные средства контроля	Система автоматического отключения привода при падении уровня масла ниже допустимого уровня. Две независимых системы торможения для трейлера и самоходного устройства - комбинированная подпружиненная система пневматического стояночного тормоза.
Средства контроля электрических параметров	Электрическая релейная система 24 В регулировки количества подаваемого масла во все гидравлические системы. Переключатель выбора гидравлического насоса. Управление возможно из кабины и с пульта дистанционного управления.
Средства обеспечения безопасности	Кнопка аварийной остановки на обоих пультах управления. Все гидроцилиндры имеют независимую систему защиты от избыточного давления в гидросистеме. Все гидроцилиндры имеют независимые системы аварийного отключения.
Конструкция тележки	Обе оси тележки спроектированы так, что выдерживают усилие 25 тон.
Нормативные документы, использованные при проектировании	Стандарты DIN 4100 15019 Din 4114. Стандарты по защите от несчастных случаев VBG 9 и VBG 9a. Стандарт на подъемные устройства VBG 14
