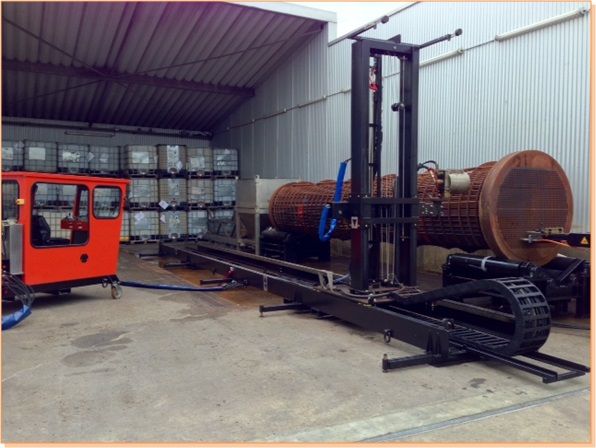

Установка для чистки межтрубного пространства OBC-XL

Компания Peinemann представляет установку для чистки межтрубного пространства. При создании этой установки был использован опыт нескольких крупных компаний-подрядчиков, занимающихся чисткой водой высокого давления. В результате этого сотрудничества появилась эта установка, позволяющая безопасно, быстро и эффективно чистить межтрубное пространство теплообменных пучков.

Пучок, подлежащий чистке, устанавливается на дополнительные вращающиеся роликоопоры, управление которыми может осуществляться из кабины. Чистка пучка осуществляется набором сопел, которые могут перемещаться в трех направлениях: горизонтально вдоль пучка, вертикально поперек пучка и горизонтально ближе и дальше от пучка, тем самым обеспечивая наилучший результат при чистке. Правильный подбор давления (до 1500 бар) и расхода воды обеспечивают чистку межтрубного пространства теплообменных пучков от ржавчины, кокса, полимеров и других видов отложений без применения дополнительных чистящих средств.

Максимальное продольное перемещение чистящей головки составляет 10,25 м, максимальная высота подъема - 2,3 м. Скорость подачи регулируется из кабинки оператора в диапазоне от 0 до 1 м/сек для обеспечения наилучших результатов при чистке.

Все органы управления установкой вынесены в кабину, откуда оператор может спокойно и комфортно управлять процессом, не опасаясь быть испачканным смываемыми отложениями. Привод установки смонтирован сзади кабины оператора, все гидравлические шланги оснащены быстроразъемными соединителями.

Привод установки обеспечивает количество воды, достаточное для чистки всего трубного пучка, включая труднодоступные места между трубами в середине пучка.

Безопасность

Высокая степень безопасноти достигается за счет того, что оператор во время находится внутри кабины, сводя тем самым риск возникновения несчастного случая к минимуму. На панели управления имеется кнопка аварийной остановки, выключающая все системы установки. Установка проектировалась в соответствии с последними требованиями СЕ. Все гидравлические цилиндры и насосы оснащены защитными клапанами.

Эффективность

Возможность регулировки скорости чистки и перемещения по всем осям из кабинки установки делает ее очень простой и эффективной в применении, снижая себестоимость работ. Для транспортировки установку можно легко разобрать на три части. Все гидравлические шланги легко и быстро подключаются благодаря применению надежных быстроразъемных соединений.

Более подробную информацию можно получить у наших специалистов. .

Технические характеристики

Полная масса	4900 кг
Высота установки	3780 мм
Высота при транспортировке	1900 мм.
Ширина	1760 мм
Число сопел для чистки	Предоставляется на выбор
Максимальное давление воды	1200 бар
Максимальное продольное перемещение чистящей головки	10250 мм. (5см/сек. - 30м/мин.)
Максимальное вертикальное перемещение чистящей головки	2280 мм
Привод	Дизельный HATZ 1D81C (Kubota D1105E)
Число цилиндров	1 (3)
Рабочий объём	667 куб. см (1123 куб. см)
Мощность привода	11 л.с. при 2400 об/мин (22 л.с. при 3000 об/мин)
Система охлаждения	Воздушная (жидкостная)
Ёмкость масляного бака	120 л
Производительность гидравлической системы	27 л/мин при 80 бар
Управление	Дистанционное - из кабины
Все компоненты гидросистемы снабжены предохранительными клапанами
Сопла могут быть развёрнуты на 180 градусов для чистки передней и задней поверхности трубной решётки
